Trong một bản vẽ có nhiều kích thước, việc kiểm tra vị trí, khoảng cách và thứ tự DIM bằng tay dễ tạo ra các đường kích thước chồng chéo hoặc khó đọc. Nội dung này chỉ minh họa tình huống cần được chuẩn hóa trước khi phát hành Tool thật.
Tool DIM AutoCAD
Bản demo minh họa cách CADPlugin Studio trình bày thông tin, hình ảnh và quy trình sử dụng của một Tool AutoCAD.
TỔNG QUAN
Trong một bản vẽ có nhiều kích thước, việc kiểm tra vị trí, khoảng cách và thứ tự DIM bằng tay dễ tạo ra các đường kích thước chồng chéo hoặc khó đọc. Nội dung này chỉ minh họa tình huống cần được chuẩn hóa trước khi phát hành Tool thật.

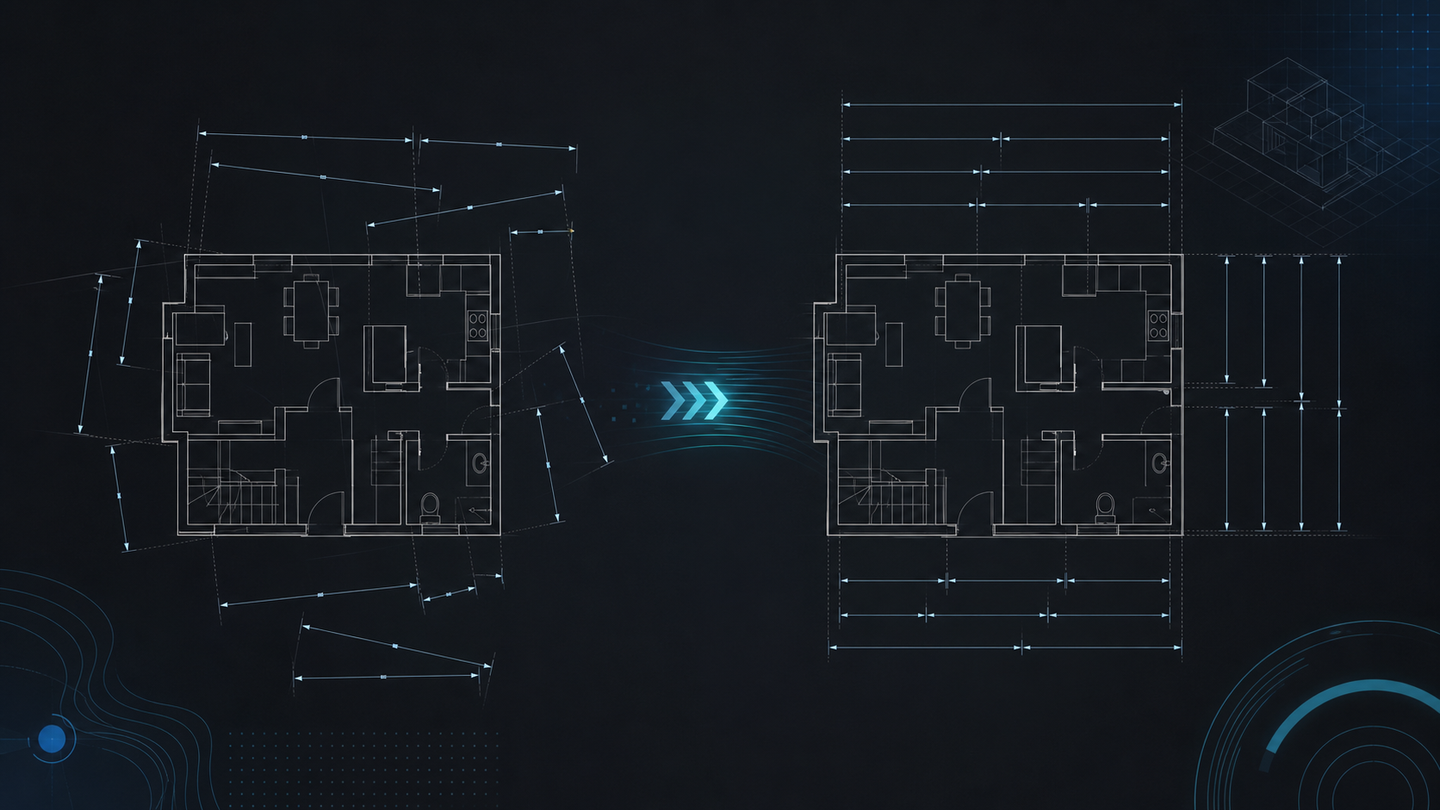

Bản demo mô tả một luồng làm việc dự kiến: rà soát DIM trong vùng chọn, phân nhóm theo hướng và bố trí lại thành các hàng dễ đọc. Đây không phải xác nhận về một phiên bản Tool đã phát hành.
KHẢ NĂNG
Mô tả mẫu cho bước nhận diện các kích thước trong phạm vi người dùng chọn.
Mô tả mẫu cho việc nhóm DIM theo hướng và vị trí tương quan.
Mô tả mẫu cho kết quả sắp xếp đường kích thước thành hàng rõ ràng hơn.
ỨNG DỤNG
Minh họa cách trình bày nội dung cho tình huống các DIM nằm gần nhau và cần kiểm tra bằng mắt.
Minh họa một Tool có thể được mô tả trong quy trình chuẩn hóa trước khi kiểm tra bản vẽ.
QUY TRÌNH
Nội dung mẫu: xác định khu vực có các DIM cần rà soát.
Nội dung mẫu: thực hiện quy trình theo hướng dẫn của Tool thật khi đã sẵn sàng.
Nội dung mẫu: người dùng xác nhận lại DIM trong bản vẽ trước khi lưu.
LƯU Ý
BƯỚC TIẾP THEO
Liên hệ trực tiếp để trao đổi về công cụ này hoặc nhu cầu phát triển theo yêu cầu.
